軋機壓下機構用軸承

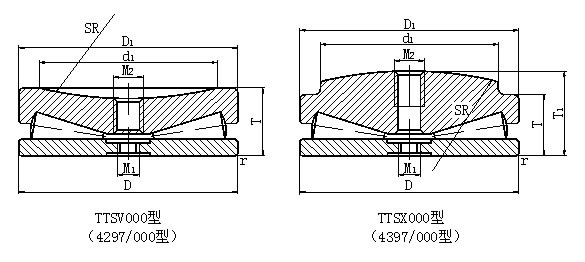

該類軸承是專用軸承，是為軋鋼機壓下機構專門設計的，軸承無保持架滿裝滾子，允許的轉速極低，軸向負荷能力很大，為滿足軋鋼機壓下機構工作要求，該類軸承的頂圈頂端加工成凸球面TTSX000型（4297/000型）或凹球面TTSV000型（4397/000型），以保證其調心性能，同其他相配合的異型端面接觸均勻，在壓下機構相對軸承軸線產生一定傾斜時能保證軸承受力均勻。

在線咨詢全國熱線
138 4261 2559

產品簡介

主要技術參數：

軸承型號		外形尺寸（㎜）									額定靜載荷	質量Weight
Bearing NO.		Boundary Dimensions									Load Rating	質量Weight
現型號	原型號	D	Mass	T1	T	d1	SR	M1	M2	rmin	Coa（kN）	（㎏）
Current	Original	D	Mass	T1	T	d1	SR	M1	M2	rmin	Coa（kN）	（㎏）
TTSX100	4397/100	100	98	37	32	87	250	M8		1.5	1002	1.9
TTSX120	4397/120	120	118	45	38	105	300	M10		1.5	1635	3.3
TTSX150	4397/150	150	148	55	48	127	457.2	M12		1.5	2325	6.3
TTSV150	4297/150	150	148		48	127	228.6	M12		1.5	2325	5.7
TTSX175	4397/175	175	173	62	53	152	457.2	M12		1.5	3223	9.6
TTSV175	4297/175	175	173		53	152	228.6	M12		1.5	3223	8.5
TTSX203	4397/203	203	201	75.6	65	178	508	M12		1.5	4500	16
TTSV203	4297/203	203	201		65	178	254	M12		1.5	4500	10.2
TTSX205	4397/205	205	203	76	65	178	508	M20		1.5	4585	16.2
TTSV205	4297/205	205	203		65	178	254	M20		1.5	4585	14.3
TTSX235	4397/235	235	233	85	73	208	560	M20		1.5	6028	23.7
TTSV235	4297/235	235	233		73	208	280	M20		1.5	6028	18
TTSX265	4397/265	265	263	95	81	229	609	M20		1.5	7753	33.9
TTSV265	4297/265	265	263		81	229	304.8	M20		1.5	7753	24.1
TTSX320	4397/320	320	318	112	95	280	762	M24	M30	1.5	11500	58.9
TTSV320	4297/320	320	318		95	280	380	M24	M30	1.5	11500	51
TTSX377	4397/377	377	375	129	112	330	914	M24	M30	1.5	17192	93.5
TTSV377	4297/377	377	375		112	330	457.2	M24	M30	1.5	17192	65.8
TTSX380	4397/380	380	378	129	112	330	914.4	M24	M30	1.5	17490	98.5
TTSV380	4297/380	380	378		112	330	457.2	M24	M30	1.5	17490	66
TTSX410	4397/410	410	408	142	122	355	1016	M24	M30	1.5	18910	125
TTSV410	4297/410	410	408		122	355	508	M24	M30	1.5	18910	110
TTSX440	4397/440	440	438	158	130	380	1016	M24	M36	3	23330	139
TTSV440	4297/440	440	438		130	380	508	M24	M36	3	23330	137
TTSX495	4397/495	495	492	172	146	432	1066.8	M24	M36	3	26000	237
TTSV495	4297/495	495	492		146	432	558.8	M24	M36	3	26000	190
TTSX525	4397/525	525	522	180	155	460	1270	M24	M36	3	36200	266
TTSV525	4297/525	525	522		155	460	635	M24	M36	3	36200	224
TTSX555	4397/555	555	522	192	165	482	1270	M24	M36	3	33500	275
TTSV555	4297/555	555	522		165	482	635	M24	M36	3	33500	275
TTSX580	4397/580	580	577	195	165	510	1422.4	M24	M42	3	38000	330
TTSV580	4297/580	580	577		165	510	710	M24	M42	3	41560	300
TTSX610	4397/610	610	607	205	178	533	1524	M30	M42	3	44420	388
TTSV610	4297/610	610	607		178	533	762	M30	M42	3	44420	345
TTSX640	4397/640	640	637	214.8	185	550	1524	M30	M42	3	48560	454
TTSV640	4297/640	640	637		185	550	762	M30	M42	3	48560	418
TTSX710	4397/710	710	705	250	235	610	1600	M30	M42	4	62700	697
TTSX750	4397/750	750	745	260	225	650	1600	M30	M42	4	63900	747
TTSX800	4397/800	800	795	270	245	700	1700	M30	M48	4	65000	930
TTSX900	4397/900	900	896	280	236	750	1800	M36	M48	6	94000	1230
